כמה תקנים ישראליים קובעים מקדם בטחון נדרש לתכנון עוגן כימי או מכני. הדוגמה הבולטת היא תקן חיפויי האבן (קירות מסך), שדורש מקדם בטחון 4 ביחס לעומס הכשל. אבל בישראל אין תקן ייעודי לעיגון, ולכן התכנון נעשה לפי EN 1992-4:2018 — תקן שאינו עובד עם מקדם בטחון קבוע אלא עם מקדמים שתלויים בסוג הכשל. כשל בפלדה בגזירה, למשל, דורש מקדם קטן בהרבה מכשל שליפה בבטון. המאמר הזה מסביר איך לשלב בין שתי הדרישות בצורה מקצועית ונכונה.
1. הבהרת המושגים שבתקנים האירופאיים
התקן האירופאי מגדיר שרשרת של עומסים, כשכל שלב מוסיף שכבה נוספת של מקדמי בטחון:
| המונח | בעברית | המשמעות |
|---|---|---|
| Mean Ultimate Load (Fu,m) | עומס כשל אולטימטיבי | עומס הכשל הממוצע בפועל |

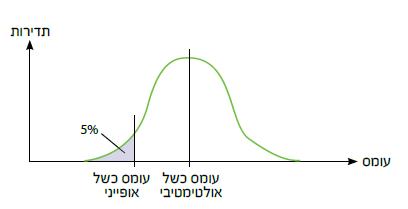

| Characteristic Load (FRk) | עומס כשל אופייני | עומס הכשל המינימלי מבחינה סטטיסטית — 5% מהבדיקות נמוכות ממנו |
| Design Load (FRd) | עומס תכן | עומס הכשל האופייני מחולק במקדם הבטחון לפי סוג הכשל |
| Service Load | עומס שירות | עומס התכן מחולק במקדם הבטחון לפי סוג העומס המופעל |
ההבדל המהותי: התקן הישראלי עובד עם יחס יחיד — מקדם 4 בין עומס הכשל האולטימטיבי לעומס השירות. התקן האירופאי מפצל את אותו בטחון לכמה שכבות, לפי סוג הכשל וסוג העומס.
2. השוואה בין תסבולת עוגן בודד לעומס המופעל עליו
חשוב להדגיש: התקן הישראלי אינו נכנס כלל לשיטת החישוב של התקן האירופאי — זו שמבחינה בין מצבי כשל שונים, מתחשבת בחיי תכן של 50 שנה, בעייפות ובשיקולים נוספים. הדרישה הישראלית פשוטה בהרבה, והיא משווה את העומס המופעל לתסבולת של עוגן בודד, לא לתכנון קבוצת עוגנים כפי שנעשה בתקן האירופאי.
הבדיקה הנדרשת, בשורה אחת:
קח את העומס המופעל על העוגן ללא שום מכפילים (NSd), קח את עומס הכשל של עוגן בודד מהנתונים הטכניים המאומתים, מהתקן או מבדיקת שליפה בשטח (Fu,m), והשווה ביניהם.
הדרישה: Fu,m ≥ 4 × NSd — וכך בדיוק גם בגזירה. הבדיקה הזאת עומדת בפני עצמה ואינה חלק ממערכת המקדמים של EN.
כשבנתונים הטכניים מופיע רק עומס הכשל האופייני, אפשר להעריך את עומס הכשל האולטימטיבי כך:
| סוג העומס | הפרש ממוצע בין Fu,m ל-FRk | הערכה |
|---|---|---|
| שליפה (מתיחה) | כ-20%+ | Fu,m ≈ 1.20 × FRk |
| גזירה | כ-10%+ | Fu,m ≈ 1.10 × FRk |
וגם אם היחס מול עומס הכשל האופייני אינו מגיע בדיוק ל-4, כדאי לזכור ש-FRk נמוך בכ-20% מעומס הכשל האולטימטיבי — כלומר הוא שמרני מלכתחילה. גם ביחס מעט נמוך מ-4 מול FRk, המרווח האמיתי עד הכשל גדול יותר, ובדיקת שליפה בשטח יכולה לסגור את הפער ולהוכיח את התסבולת בפועל.
3. חישוב סך מקדמי הבטחון לפי התקן האירופאי
הנתון שמופיע בתעודות האישור של העוגנים הוא תמיד עומס הכשל האופייני (FRk) — עומס הכשל האולטימטיבי אינו חלק מהאפיון שהעוגן מקבל לפי התקנים האירופאיים. מקדם הבטחון החומרי (γM) בין FRk לעומס התכן משתנה לפי סוג הכשל:
| סוג הכשל | מקדם γM | ממוצע אופייני | הערה |
|---|---|---|---|
| כשל בחיבור העוגן או בקונוס הבטון | 1.5 – 1.8 | 1.65 | בדרך כלל בשליפה |
| כשל בפלדה | 1.25 – 1.5 | 1.35 | בדרך כלל בגזירה |
מקדם העומס (γF) בין עומס התכן לעומס השירות נקבע כ-1.4, והוא לוקח בחשבון 2/3 עומס קבוע (מקדם 1.35 לפי התקן האירופאי) ו-1/3 עומס משתנה (מקדם 1.5).
ברוב המקרים בשליפה הכשל קשור לחיבור העוגן או לקונוס הבטון, ובגזירה הוא קשור לפלדה. מכאן שסך מקדם הבטחון מעומס הכשל האולטימטיבי ועד עומס השירות הוא:
בשליפה: 1.65 × 1.4 × 1.2 ≈ 2.8
בגזירה: 1.35 × 1.4 × 1.25 ≈ 2.35
4. השוואה בין מקדם 4 הישראלי למקדם האירופאי
| סוג הכשל | מקדם EN (מ-Fu,m לעומס שירות) | הדרישה הישראלית | ניצול מרבי של FRd |
|---|---|---|---|
| שליפה (כשל בטון או הידבקות) | 2.8 | 4 | 75% |
| גזירה (כשל בפלדה) | 2.35 | 4 | 59% |
כלומר: אם רוצים להגיע למקדם בטחון של בערך 4, מספיק לתכנן לפי התקן האירופאי כך שהעומס המופעל ינצל רק כ-75% מתסבולת העוגן בשליפה, וכ-59% בגזירה.
5. למה בפועל המקדם גבוה מ-4
הגדרת הבטון כסדוק מפחיתה את תסבולת העוגן בכ-30% ביחס לבטון לא סדוק — שהוא תמיד המצב בפועל ברגע התקנת העוגן. ("בטון סדוק" בעיגון מתאר מצב שבו נוצר סדק של 0.3 מ"מ לכל אורך העוגן, מצב שאינו קיים במציאות בזמן ההתקנה.)
לכן, אם לוקחים את מקדם ה-EN בשליפה — 2.8 — ומכפילים אותו ב-1.2 (מעבר לעומס הכשל האולטימטיבי) וב-1.3 (מעבר לתסבולת בבטון לא סדוק), מתקבל מקדם בטחון אמיתי של כ-4.3 — מעל ה-4 הנדרש.
אין להכניס את מקדם 4 לתוך חישוב ה-EN. התקן האירופאי כבר מגדיר את התסבולת עצמה בצורה מדויקת ושמרנית — עומס אופייני, בטון סדוק או לא סדוק, ומקדמי חומר לפי סוג הכשל — בדיוק כדי לא להיות שמרני מדי במקדמי הבטחון. הכפלת הכוחות בתוך חישוב ה-EN, מעל תסבולת שכבר הוגדרה בשמרנות, פירושה ספירה כפולה של הבטחון ושמרנות מלאכותית. הדרך הנכונה: לתכנן לפי EN, ולבדוק את דרישת מקדם 4 בנפרד מול תסבולת עוגן בודד.
6. דעה אישית בנושא
מי שקבע את דרישת מקדם הבטחון 4 בתקנים הישראליים כנראה לא לקח בחשבון שהמתכננים בישראל ישתמשו בתקן אירופאי שמרן לתכנון עוגנים — ובמיוחד לא את ההגדרה שלפיה העוגנים מותקנים בבטון סדוק, עם תסבולת מופחתת. למתכננים יש נטייה טבעית להניח בטון סדוק ליתר בטחון, כי גבולות ההגדרה אינם ברורים, והספקים דוחפים לכך בין היתר מסיבות מסחריות.
המשמעות היא שכשהמתכנן קובע שהבטון סדוק, ברוב המקרים העוגנים יחזיקו בפועל הרבה מעבר לנדרש. אפשר להתווכח על ההצדקה לכך בשליפה, שבה התקנה לקויה עלולה באמת לפגוע בתסבולת. אבל בגזירה המצב שונה: התסבולת כמעט אינה תלויה באיכות ההתקנה אלא בקוטר העוגן ובטיב הפלדה, ולכן גם המקדם שהתקן האירופאי דורש שם קטן יותר — כמעט אין אי-ודאות. קשה להסביר במקרה כזה את הדרישה למקדם 4 בגזירה.
סיכום
- תכנון רגיל לפי EN 1992-4 מניב ברוב המקרים מקדם בטחון אמיתי גדול מ-4.
- העמידה בדרישה הישראלית נבדקת בבדיקה פשוטה אחת: Fu,m ≥ 4 × NSd.
- בשליפה — ניצול של עד 75% מהתסבולת בחישוב ה-EN מספיק כדי לעמוד במקדם 4.
- בגזירה בפלדה — ניצול של עד 55–59% מהתסבולת מספיק כדי לעמוד במקדם 4.
- אין להטמיע את מקדם 4 בתוך חישוב ה-EN — יש לבדוק אותו בנפרד מול תסבולת עוגן בודד.
שאלות נפוצות
איך בודקים עמידה בדרישת מקדם 4 בלי לשנות את חישוב ה-EN?
משווים ישירות: עומס הכשל האולטימטיבי של עוגן בודד מול העומס המופעל עליו ללא מכפילים. אם היחס 4 ומעלה — עמדת בדרישה. הבדיקה נפרדת לחלוטין מחישוב ה-EN ואינה משנה אותו.
מה עושים כשבנתונים הטכניים יש רק עומס כשל אופייני?
מעריכים את עומס הכשל האולטימטיבי בתוספת של כ-20% בשליפה וכ-10% בגזירה. אם התוצאה גבולית, בדיקת שליפה בשטח היא הדרך להוכיח את התסבולת בפועל.
למה לא פשוט להכפיל את העומסים ב-4 בתוכנת התכנון?
כי זו ספירה כפולה. התקן האירופאי כבר מגדיר את התסבולת בשמרנות — עומס אופייני במקום ממוצע, הפחתה לבטון סדוק, ומקדמי חומר לפי סוג כשל. הכפלה נוספת מעל זה מייצרת שמרנות מלאכותית ותכנון יקר ללא הצדקה הנדסית.
